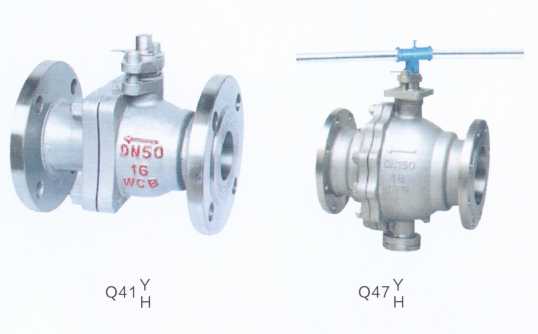

法兰连接金属硬密球阀系列
-
产品结构特点
经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1.采用特别设计的补偿性可动金属阀座结构，密封可靠。
2.本系列球阀应按规定流向使用。
3.本系列球阀可配多种驱动装置。 -

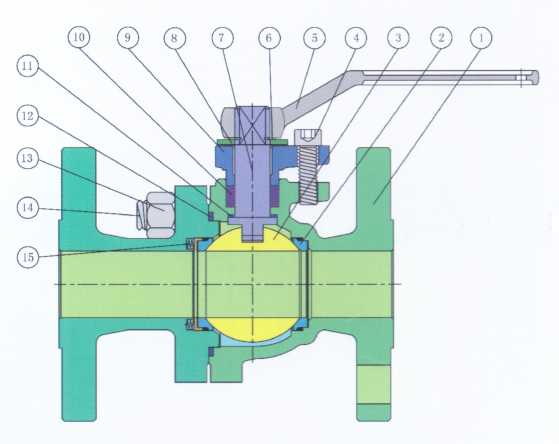

主要零件及材质
序号
M a零件名称 材质 Material NO Accessory
nameGB\ASTM 1 阀体Body A216-WCB、CF8、CF8M、CF3M 2 阀座Seat A182-F6、 F304、 F316、 F316L(+STL) 3 球体Ball A182-F6、F304、F316、F316L(+Ni60) 4 螺钉Screw 35#、B7、B8、B8M 5 手柄Lever 玛钢、WCB+Cr 6 挡圈 Retainer 65Mn、AISM066 7 阀杆Stem 1Cr13、A182-F6、F304、F316、F316L 8 定位片Limited Plate 25#+Cr、不锈钢 9 填料压盖Gland Packing WCB、CF8 10 填料 Packing 柔性石墨Graphite、PTFE 11 止推垫片Thrust Washer PPL、PTFE 12 垫片Gasket 柔性石墨+不绣钢 Graphite+stainless steel 13 螺母Nut 25#、2H、8、8M 14 螺柱Stud 35#、B7、B8、B8M 15 弹簧Spring 60Si2Mn: SS304、SS316、17-7PH -
产品性能规范
压力等级Pressure Rating 公称压力Nominal Pressure(PN) 磅级 Pound Grade(Class) 1.6 2.5 4.0 6.4 10.0 150 300 400 600 试验压力
TestPressuer
(Mpa)壳体试验Shell Test
密封试验Pressure Test2.4
1.763.75
2.756.0
4.49.6
7.0415.0
11.03.03
2.27.5
5.510.2
7.4815.0
11.0适用工况
Applicable
Operating Mode适用介质Applicable Tediums
适用温度Applicable Temperature纸浆、浆料、粉尘及含各种固体颗粒的介质
Pulps like paper pulp,dusts,and medium with solid particles
-196~550°C适用规范
Applicable
specification设计制造按The designing and manufacturing work follows
法兰尺寸按Flange dimension according
结构长度按Physical dimension according
检验试验按Test and inspection accordingGB12237-89 AP16D JPI7S-48
JB79-59、GB9113、HG20592-97 ANSIB16.5 JIS B2212-2214
GB12221-89 ANSIB16.10 JISB2002
JB/T9092-99 API598
