砖井高压泥浆闸阀
-

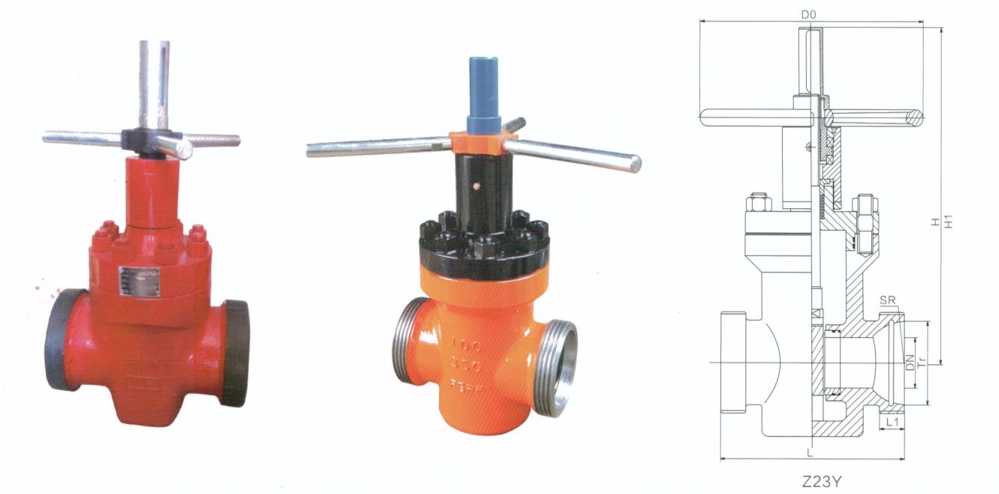

主要外型及连接尺寸
公称通径
外形尺寸(mm) 重量(kg)
DN(mm)
DN L L1 Tr SR H H1 DO 50 47 240 30 120x6 40 364 312 440 60 65 57 260 30 130x6 40 403 330 480 75 80 70 280 35 150x6 60 495 411 500 90 100 92 320 45 180x8 74 543 443 500 110 注：L1=L+对焊法兰
-

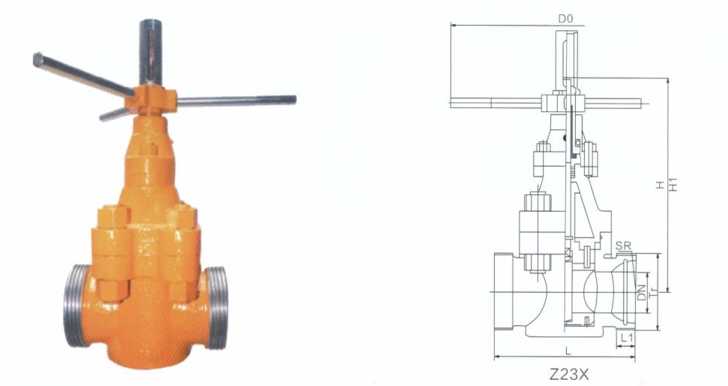

主要外型及连接尺寸
公称通径 外形尺寸(mm) 重董(kg) DN(mm) L L1 Tr SR H H1 DO 50 212 30 120x6 40 364 312 440 60 65 235 30 130x6 40 403 330 480 75 80 267 35 150x6 60 495 411 500 90 100 330 45 180x8 74 543 443 500 110
